微型空气站，微型空气质量监测站

学校网格化空气质量监测站

     网格化环境监测系统是一种集数据采集、存储、传输和管理于一体的无人值守的环境监测系统。空气质量环境监测系统采用单元网格布点管理的方式，按照“网定格、格定责、责定人”的理念，建立“横向到边、纵向到底”的区域网格化监控平台，应用、整合多项智慧环保技术，在全面掌握、分析污染源排放、气象因素的基础之上，采用因地制宜的灵活设点方法进行部署。实时统计各厂区、监测点的监测设备数据，并根据各监测点的环境条件及其污染情况，来分析与推测区域内整体的排放情况。实现对热点排放区域整体监控，污染物扩散趋势推算，排放源解析等功能，同时结合物联网、智能采集系统、地理信息系统、动态图表系统等先进技术，整合、共享、开发，建立全面化、精细化、信息化、智能化的区域环境在线监测平台，实现对控制污染源无组织排放，减少大气污染等综合管理，为制定节能减排方案提供可靠的数据信息和科学的辅助管理决策。

奥斯恩公司为响应环保部出台 的《十三五环境监测质量管理工作方案》、《京津冀及周边地区2017年大气污染防治工作方案》等文件，深入实施《大气污染防治行业计划》，全面加强区域大气污染防治网格化管理，实现“监测无空白，比对无差异，一网一库一平台”的目标 ，深圳奥斯恩利用多年气体探测器生产经验，突破国内多项技术壁垒，结合物联网数据台平，成功研发出了可适用于批量化、网格化监测用的OSEN-AQM大气网格化监测站。

学校网格化空气质量监测站简介

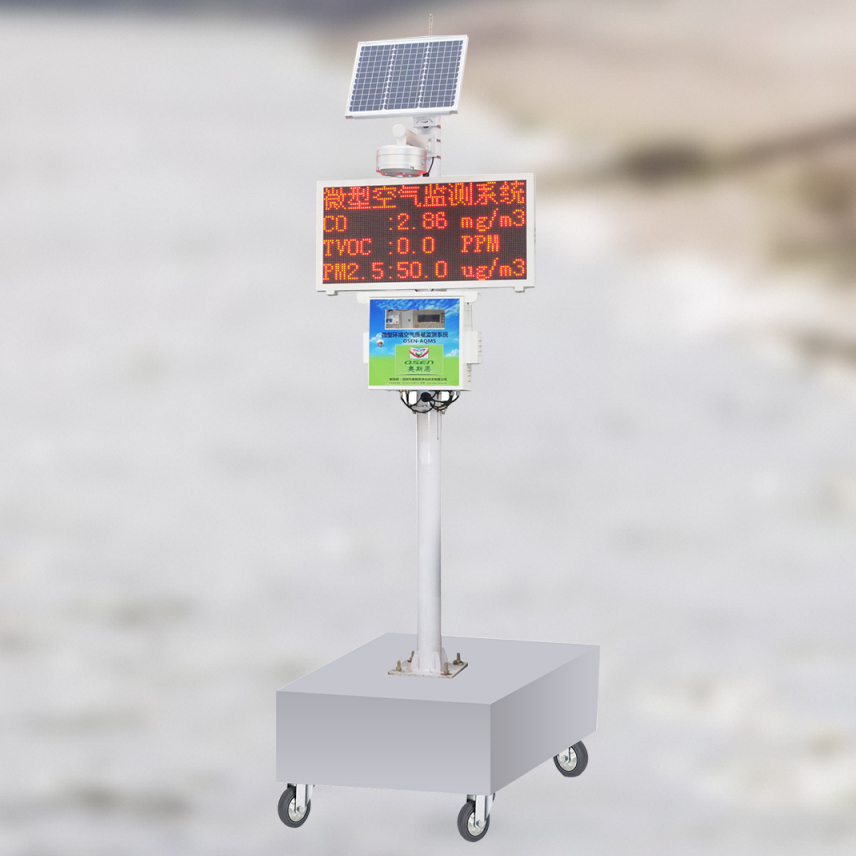

OSEN-AQMS大气网格化监测站是我公司生产的新型空气质量在线多参数监测系统，在提供PM10、PM2.5、SO2、NO2、CO、O3等6项参数数据的基础上，可扩展对VOCs、氯气、硫化氢、氨气等多种特征污染物进行监测，建立大气环境数据监测与分析系统，可以提高对大气污染监测数据的处理和管理能力，为环境规划和环境评价提供决策依据。企业化工业园区，城市环境监测，市政环境监测，移动环境监测，交通污染环境监测居民区/学校/医院空气质量环境监测，公园/森林环境监测。



学校网格化空气质量监测站概述

大气空气质量监测系统可实现区域空气质量的在线自动监测，能全天候、连续、自动地监测环境空气中的二氧化硫、二氧化氮、臭氧、一氧化碳、PM2.5、PM10和有机挥发物的实时变化情况，迅速、准确的收集、处理监测数据，能及时、准确地反映区域环境空气质量状况及变化规律，为环保部门的环境决策、环境管理、污染防治提供详实的数据资料和科学依据。



学校网格化空气质量监测站特点

（1）具有云端自动在线校准功能，自动修正传感器漂移及环境干扰，无需现场人工校准；

（2）采用百叶堆设计，适用于各种气象条件，保证空气流通无死角，内外无温差；

（3）可以同时监测气体参数和可吸入颗粒物，并在数据平台上显示出监测值；

（4）无工具拆卸，方便点位迁移与设备维护；

（5）采用进口高灵敏度的传感器，响应时间快，分辨率高，线性好，检测下线可达ppb级；

（6）气体6项指标任选、还有气体象五参数、噪音等参数可灵活订制；

（7）品质好，价格低，适合网格化，批量化推广；

（8）应用单片机技术和网络通讯技术相结合，采用数据存储功能，不仅可提供方便的数据查询；

（9）方式：还可以通过USB接口将数据转存至计算机，利用配套的上位机软件自动计算日平

均值、月均值、污染指数、生成各种图形数据标，并进行打印；

（10）采用机内锂电池供电与外接太阳能供电，解决布线接电等问题；

（11）性能稳定、精确度高、操作方便、易于维护具有断电保护功能；



学校网格化空气质量监测站工作原理

（1）采用32位高速处理核心芯片；

（2）集成GPRS通信技术，实时监测大气环境数据，实时传输数据， 实时监控设备运行状态；

（3）实现多参数自动监测，防干扰技术设计；

（4）精度高，性能可靠，适用于户外和工业环境；

（5）实现各类参数采集，自动上传网络平台，自动发布数据；

（6）体积小，模块化设计，网格化灵活布局；

（7）集成温度补偿技术，长久自动校准技术；

（8）采用全球定位系统，实时跟踪设备；









学校网格化空气质量监测站参数表

检测参数项          量程   单位   精度   分辨率 技术原理  寿命

PM2.5             0-1000   ug/m3     5%   1 ug/m3  电化学      2-3

PM10             0-2000   ug/m3   5%   1 ug/m3  电化学   2-3

一氧化碳（CO)     0-20PPM    ppm     5%   0.01PPM  电化学      2-3

二氧化硫(SO2)     0-1PPM    PPM    5%   0.001PPM  电化学      2-3

二氧化氮(NO2)     0-10PPM    PPM   5%   0.001PPM  电化学      2-3

臭氧(O3)          0-1PPM    PPM     5%   0.001PPM  电化学      2-3

温度             -20-60   ℃     2%   0.1℃              2-3

湿度              0-100   %RH     0.3%   1%              2-3

VOC                 0-20PPM    PPM     1%   0.001PPM   PID      2-3



注：检测参数：PM2.5， PM10， CO， SO2， NO2， O3， TVOC， 温度， 湿度 参数可根据客户的具体需求做增减。



使用性能、材质说明

检测原理：CO， SO2， NO2， O3：电化学； PM2.5，PM10：光散射 ；TVOC：PID光离子

传感器寿命：2 年

线性误差：≤±2%

零点漂移：±2%（F.S /年）

供电电压：12V (配套系统采用太阳能供电电池)

信号输出：GPRS信号(标配)， RS485输出(选配)

每组信号输出间隔：60s

传感器响应时间：30s

温度环境：-20-60 ℃

湿度环境:5-90%RH

安装方式：悬挂式， 吊装

客体材料：铝材质

防护等级：IP65， TVS 8000V 防雷、防浪涌、防突波保护

尺寸：长55*高46*宽32cm

重量：20kg



学校网格化空气质量监测站拓扑结构

OSEN-AQMS大气网格化空气质量监测系统通过前端传感器将实时监测浓度数据，一路通过 GPRS 传输网络经过 Internet 发送服务器监控中心（云平台），业主可登陆我司自主开发的WEB网页版云平台，查询数据，看数据曲线分析图，下载历史数据报表，查看数据运行电子地图运行状况；另一路可通过RS485有线传输方式，数据传输到高清LED 屏幕上，实现实时同步更新；业主单位也可以通过信息发布平台自主发布相关广告文字内容实时更新，同步显示。

OSEN-AQMS大气网格化空气质量监测系统传输原理：数据是通过 GPRS 无线传输， 原理是通过无线传输模块上的手机卡里面的流量传输数据。

异地显示信息发布单元：数据是通过 internet 网络转 GPRS 网络，使用 GPRS 网络，把数据发送到无线传输模块上，最终由无线模块转交给 LED 屏幕。



学校网格化空气质量监测站技术特点及优势

系统基于对城市工地扬尘污染监控管理的需求而设计，技术特点和优势主要体现在以下几点：

(一)监测终端系统系统集成了PM2.5， PM10， CO， SO2， NO2， O3， TVOC， 温度， 湿度等多个环境参数，全天候24小时在线连续监测，全天候提供工地的空气质量数据，超过报警值时还能自动启动监控设备，具有多参数、实时性、智能化等特性;

(二)通过传感网、无线网、因特网这三大网络传输传输数据，快速便捷地更新实时监测数据;

(三)基于云计算的数据中心平台汇集了不同区域、不同时段的监测数据，具有海量存储空间，可进行多维度、多时空的数据统计分析，便于管理部分有序开展工作，同时也为建立工地环境污染控制标准积累数据，以推动对空气污染的长效管理。

（四）整个系统采用自由模块化组合，根据无组织污染监控需求，灵活增加或者削减不同监测项目，同时自由模块化组合可以在核心传感器发生故障的情况下，无需返修的前提下，可随时自行更换传感器，且不影响整套设备正常运行，解决了传统设备出现故障整机返厂费时费成本的难题



学校网格化空气质量监测站设备通讯方式

OSEN-AQMS网格化空气质量监测系统数据传输主要以： GPRS数据传输网络、数据接收服务器、客户机（服务器和客户端可为同一台电脑）等组成。

OSEN-AQMS大气网格化空气质量监测系统监测到的扬尘浓度数据等，通过GPRS传输网络经过Internet发送到接收数据的服务器上，并且自动将数据保存并写入数据库，客户端可以通过浏览器查看数据等。客户可以通过接收软件和短信控制的方式监控工地扬尘噪声在线监控设备。



学校网格化空气质量监测站软件系统

1. 云平台介绍

OSEN-AQMS网格化空气质量监测系统WEB主页发布及查询软件是集于多名高级工程师历时多年的成果，有着实用性强，易操作，数据实时性强等优点。具备多种对比方式查询，具有良好的数据对比效果。主要分两大块：资料查询和系统管理。

●多站查询：此功能主要用于多台设备进行数据对比查询；

●历史查询：历史查询主要用于查询设备某天或某小时的数据曲线查询及报表下载；

●曲线分析：曲线分析是用于分析一个时间段内的要素变化，可以在曲线上进行拖动；

●站点管理：这个功能是用于添加或更改站点

●电子地图：在线状态，离线状态

●实时数据：实时数据查询，小时平均值，日平均值数据统计，最大值最小值统计

2、微信端介绍

软件背景：

智能云数据分析软件，基于大气污染网格化监测系统，向客户展示实时监测数据、及最近48小时历史数据、最近30天日平均历史数据、设备在线状态并推送超标报警信息，综合分析管理数据，可实现远程查看了解设备所在区域的环境污染情况。为用户提供精准稳定、有保障的参考信息，及时有效地对辖区内的大气污染状况进行诊断。

3、软件功能：

● 实时数据： 智能云实时展示设备当前的各项大气监测指标污染值及设备的在线状态，数据更新周期为3分钟；智能云是一款数据接收、保存、显示、分析、管理的专业数据分析软件。

● 历史数据： 通过历史数据曲线分析图，可直观快速读取到设备的历史数据变化趋势和最近30天的日平均数据；设备平台可保存一年的历史数据。

● 超标报警： 可根据环保局管理需要设置阀值，超过规定浓度后进行报警，以便于管理部门快速响应，进行污染源排查并实施管控措施，超标报警提醒周期为10分钟，可查询告警通知历史；

●设备管理： 可查看设备是否在线、用户单位信息及地理信息。

4、智能云优势：

●简单、方便：代替了app，不需要安装任何软件，不需要担心版本兼容和更新的问题，凡是能使用微信的手机，关注我司 “奥斯恩环境” 微信公众号，不管是android，还是ios都可以使用；

●人性化：代替了短信报警提醒功能；设备报警时能及地时像短信一样通知手机用户，及时预警，避免罚单。甚至当环境比较污染，持续报警情况下，默认反复提醒，时间间隔为10分钟。不需要像短信报警，每次报警都会用户存入一条短信，然后每次都需要手动删除短信的繁琐操作，报警记录可查；

●功能更强大：如果设备属于联动喷淋设备，用户可远程控制设备喷淋，提前降尘；

●微信端可以接收反馈意见到奥斯恩公司公众号管理者。
