道路交通网格化微型站 工地扬尘网格化微型站

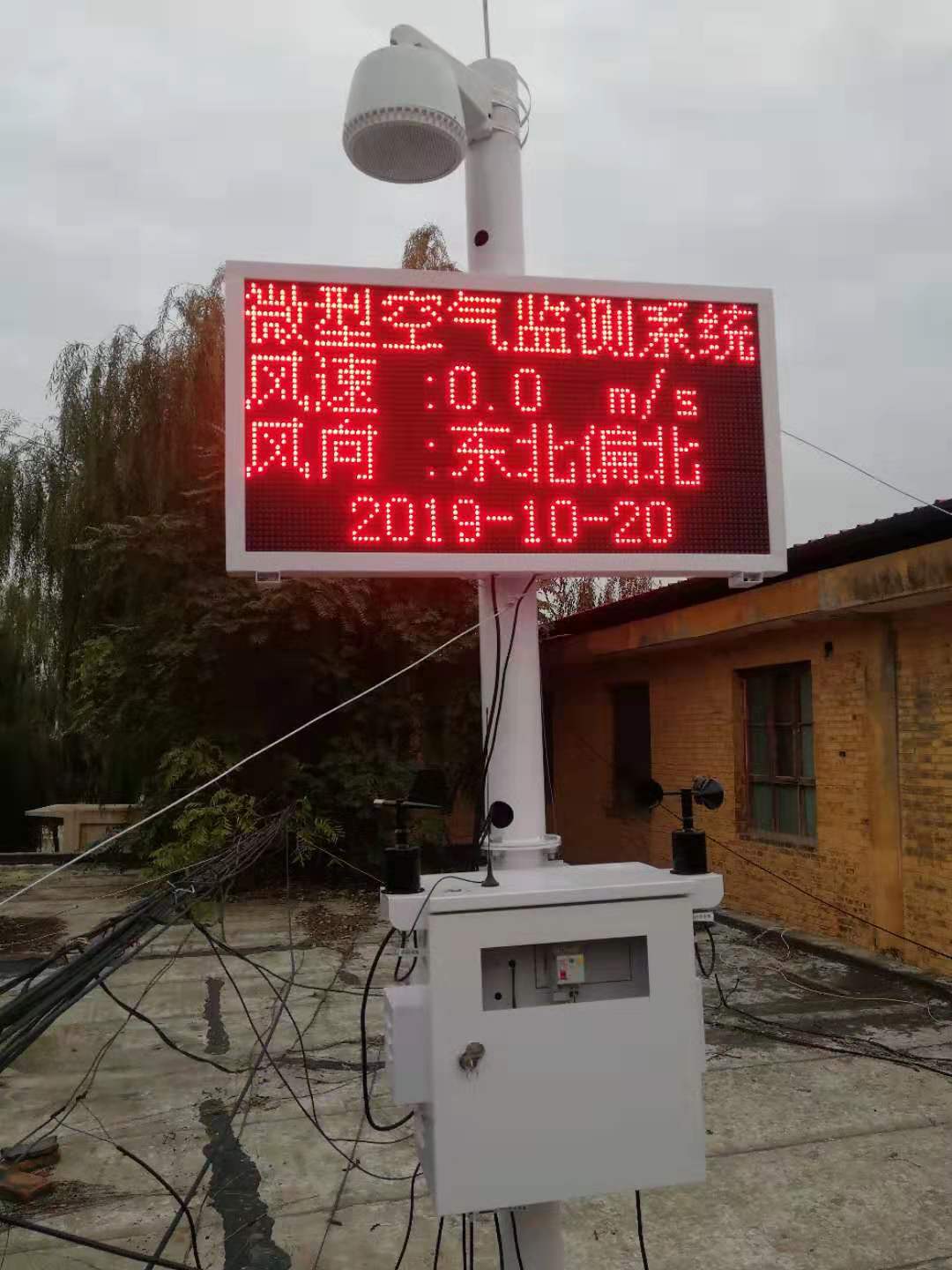

  道路交通网格化微型站 工地扬尘网格化微型站集成“四气两尘（SO2、NO2、CO、O3、PM2.5、PM10）”智能型气体传感模块。采用泵吸式，即在仪器内部配置一个微型真空泵，使电源带动微型气泵对待测区域的气体进行抽气采样，气体先经过过滤器除尘除湿，然后经气体分流器一分为四进入不同的传感器进行检测，传感器所产生的信号等经处理后，同时保存数据且通过RS485串口送至数据中心；各气体检测互不影响，响应速度快、灵敏度高。采取主动吸入式采样或者采用百叶堆设计，通过壁挂或立杆式进行安装，保证空气流通无死角，内外无温差，可以及时反映污染物浓度变化情况。而且，还能通过远程终端调控，加强对重点区域空气质量的监测和分析能力。

  道路交通网格化微型站 工地扬尘网格化微型站符合国家对城市环境空气自动监测系统的各项技术指标要求，国产化程度高，具有较强的实用性和理想的性能价格比，可替代同类进口产品，是开展城市环境空气自动监测的理想仪器。可以灵活组合各种传感器，广泛应用于学校，城市广场，住宅小区， 企业等人群密集的环境监测。

工作原理：
（1）采用32位高速处理核心芯片；
（2）集成GPRS通信技术，实时监测大气环境数据，实时传输数据， 实时监控设备运行状态；
（3）实现多参数自动监测，防干扰技术设计；
（4）精度高，性能可靠，适用于户外和工业环境；
（5）实现各类参数采集，自动上传网络平台，自动发布数据；
（6）体积小，模块化设计，网格化灵活布局；
（7）集成温度补偿技术，长久自动校准技术；
（8）采用全球定位系统，实时跟踪设备；

设备特点：
（1）设备高度集成在电控箱内；
（2）工作温度-20～ +60℃；；
（3）带过流过压保护器，漏电保护功能,设备机壳自带雷击浪涌保护器；

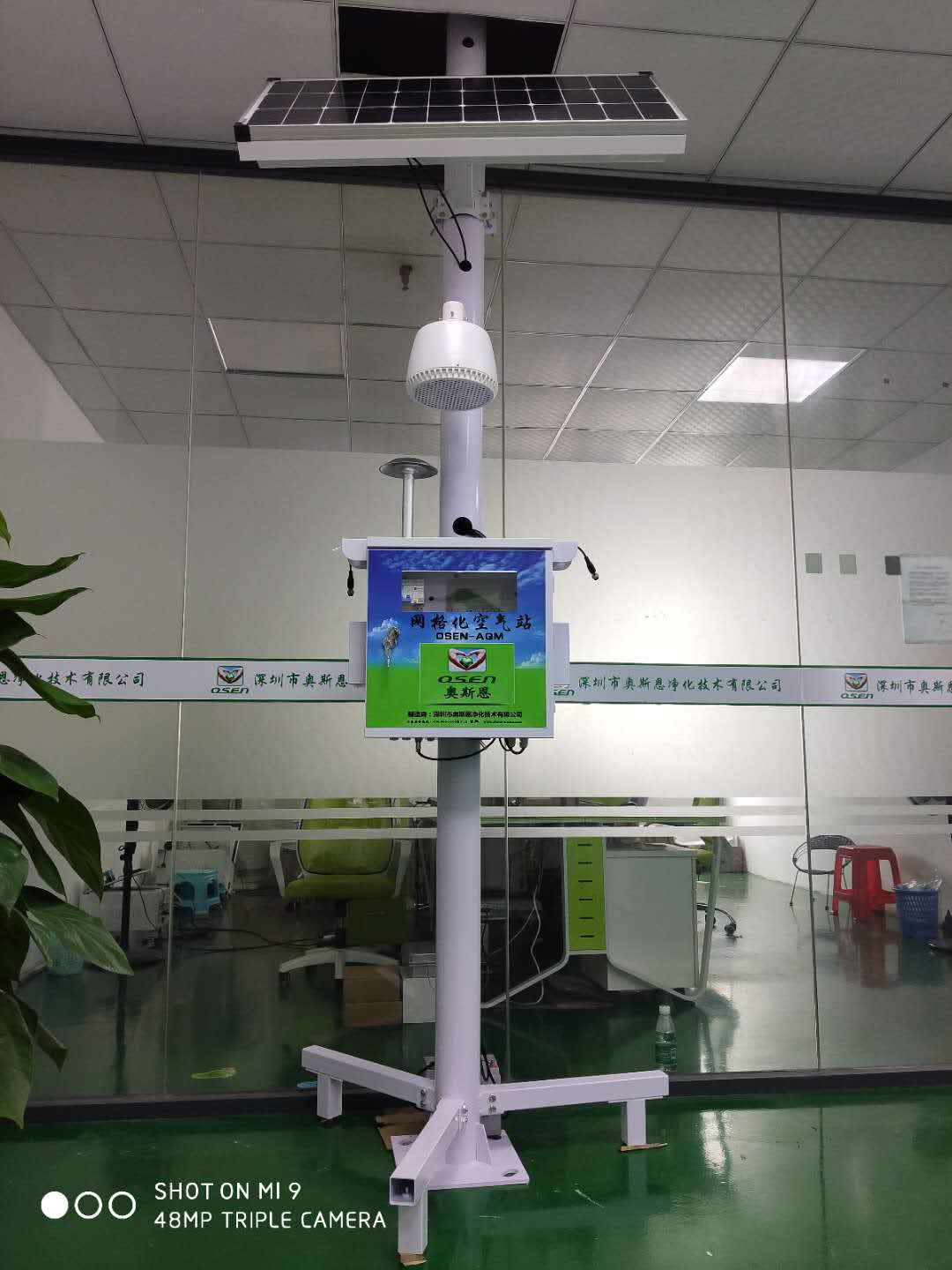

（4）供电电压：12V (配套系统采用太阳能供电电池)
（5）可通过设备本地运行软件实现单位转换、本地数据读取、采样时间选择、机箱温度设定、传感器校准等操作；
（6）设备具有开机自检，传感器故障诊断，报警功能带防盗报警灯；
（7）系统可直接对各个气体传感器可进行独立校准；可单独对每一路传感器进行充氮气校准零点。
（8）系统所有传感器均要求采用标准通信接口，可以自动识别检测模块种类及功能；
（9）PM2.5与PM10可吸入颗粒物要求可连续监测，设备要求自带粒子切割装置；
（10）气体采集气路带有过滤系统；
（11）系统自带交流电用电量指示功能，数据可通过无线网络上传至服务器以方便统计设备电量；
（12）设备带有GPS定位功能，方便设备布点确定设备位置；
（13）设备存储空间应满足采样频率为1分钟的数据，可存储10年的数据量；
（14）数据采用无线传输模式（GPRS模块4G网络）上传至公网服务器；
（15）带有ppm.mg/m3单位转换设定功能；
（16）设备要求有恒温控制系统；可对超出温度设定范围的环境温度进行调节并带有硅橡胶半导体加热制冷功能可通过系统主机串口对控制器进行温度设定和采集，同时接受外部控制信号，对温度进行直接调整。

（17）防护等级符合IP65；

（18）设备净重量：35kg；

大数据应用

重点污染区域定位

1、结合GIS地图实时显示监控区域内全部监测点的站点信息、监测数据，实现不同类型区域、不同功能点位、不同时间段的环境空气质量状况统计和对比，发现污染变化规律，定位污染最严重的区域和时间段，为环境执法和决策提供及时有效的依据。

2、网格化微型站内的各传感器和分析仪将多路测试信号按序通过接口协议进入无线通讯节点设备DVR的独立（DTU）传输通道，经避雷处理后输入到单元内数据采集器；采集器将采集的数据经过无线数据传输终端，通过TCP/IP网络传入到大气网格化监测平台系统；系统按照《国家空气监测网子站监测数据报送传输协议》规定的内容接收和存储子站上传的监测数据；将接收到的数据进行解析、存储、处理、审核及上传等处理工作，及时在平台上进行图形展示和数据分析 。
