网格化空气微型监测站实时监测数据污染源

2018/11/12 15:37:00

随着全国两会对环保的提案和一系列环保政策的出台，聚焦民生的环境治理问题已成国家高度重视的热点议题。事实上，不仅仅是今年两会，往年也是如此，环保一直是备受关注的民生问题。由于大气环境的污染恶化和雾霾天气的增多，经济高速发展造成的环境污染已严重影响到生态经济可持续发展和人们的身心健康，国家环保消污减排的宏观方针早已不再是宣传口号，已切实落实到地方政策和规划建设中。

网格化空气微型监测站实时监测数据污染源介绍

奥斯恩公司为响应环保部出台的《十三五环境监测质量管理工作方案》、《京津冀及周边地区2017年大气污染防治工作方案》等文件，深入实施《大气污染防治行业计划》，全面加强区域大气污染防治网格化管理，实现“监测无空白，比对无差异，一网一库一平台”的目标，深圳奥斯恩利用多年气体探测器生产经验，突破国内多项技术壁垒，结合物联网数据台平，成功研发出了可适用于批量化、网格化监测用的OSEN-AQMS大气网格化监测站。

一、网格化空气微型监测站实时监测数据精准锁定污染源简介

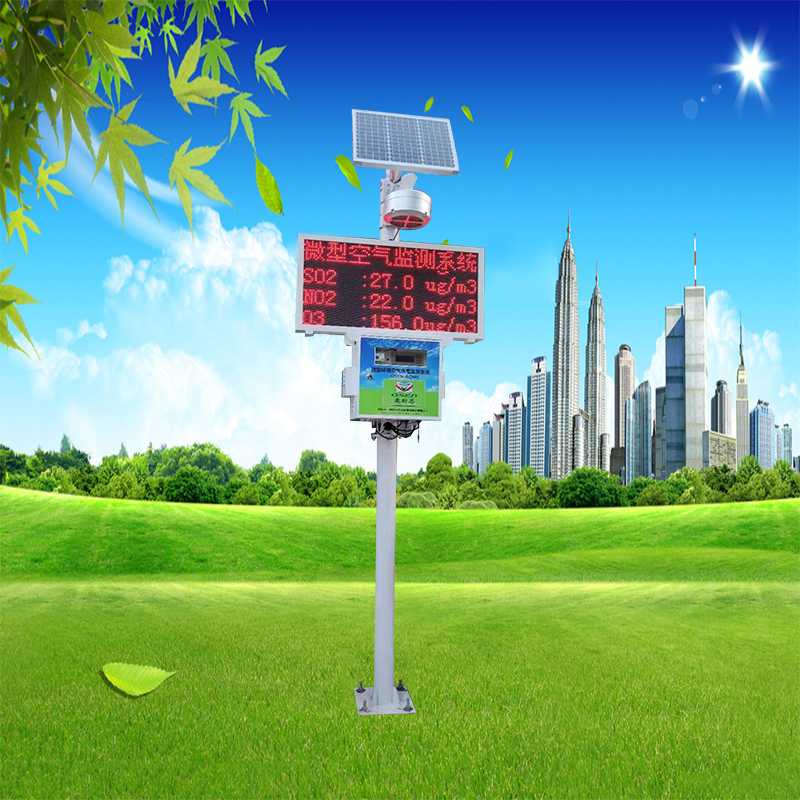

OSEN-AQMS大气网格化监测站是我公司生产的新型空气质量在线多参数监测系统，在提供PM10、PM2.5、SO2、NO2、CO、O3等6项参数数据的基础上，可扩展对VOCs、氯气、硫化氢、氨气等多种特征污染物进行监测，建立大气环境数据监测与分析系统，可以提高对大气污染监测数据的处理和管理能力，为环境规划和环境评价提供决策依据。企业化工业园区，城市环境监测，市政环境监测，移动环境监测，交通污染环境监测居民区/学校/医院空气质量环境监测，公园/森林环境监测。

二、网格化空气微型监测站概述

大气空气质量监测系统可实现区域空气质量的在线自动监测，能全天候、连续、自动地监测环境空气中的二氧化硫、二氧化氮、臭氧、一氧化碳、PM2.5、PM10和有机挥发物的实时变化情况，迅速、准确的收集、处理监测数据，能及时、准确地反映区域环境空气质量状况及变化规律，为环保部门的环境决策、环境管理、污染防治提供详实的数据资料和科学依据。

三、网格化空气微型监测站特点

（1）具有云端自动在线校准功能，自动修正传感器漂移及环境干扰，无需现场人工校准；

（2）采用百叶堆设计，适用于各种气象条件，保证空气流通无死角，内外无温差；

（3）可以同时监测气体参数和可吸入颗粒物，并在数据平台上显示出监测值；

（4）无工具拆卸，方便点位迁移与设备维护；

（5）采用进口高灵敏度的传感器，响应时间快，分辨率高，线性好，检测下线可达ppb级；

（6）气体6项指标任选、还有气体象五参数、噪音等参数可灵活订制；

（7）品质好，价格低，适合网格化，批量化推广；

（8）应用单片机技术和网络通讯技术相结合，采用数据存储功能，不仅可提供方便的数据查询；

（9）方式：还可以通过USB接口将数据转存至计算机，利用配套的上位机软件自动计算日平

均值、月均值、污染指数、生成各种图形数据标，并进行打印；

（10）采用机内锂电池供电与外接太阳能供电，解决布线接电等问题；

（11）性能稳定、精确度高、操作方便、易于维护具有断电保护功能；

1、网格化空气微型监测站工作原理

（1）采用32位高速处理核心芯片；

（2）集成GPRS通信技术，实时监测大气环境数据，实时传输数据，实时监控设备运行状态；

（3）实现多参数自动监测，防干扰技术设计；

（4）精度高，性能可靠，适用于户外和工业环境；

（5）实现各类参数采集，自动上传网络平台，自动发布数据；

（6）体积小，模块化设计，网格化灵活布局；

（7）集成温度补偿技术，长久自动校准技术；

（8）采用全球定位系统，实时跟踪设备；

2、网格化空气微型监测站参数表

检测参数项量程单位精度分辨率技术原理寿命

PM2.5 0-1000 ug/m3 5% 1 ug/m3 电化学 2-3

PM10 0-2000 ug/m3 5% 1 ug/m3 电化学 2-3

一氧化碳（CO) 0-20PPM ppm 5% 0.01PPM 电化学 2-3

二氧化硫(SO2) 0-1PPM PPM 5% 0.001PPM 电化学 2-3

二氧化氮(NO2) 0-10PPM PPM 5% 0.001PPM 电化学 2-3

臭氧(O3) 0-1PPM PPM 5% 0.001PPM 电化学 2-3

温度 -20-60 ℃ 2% 0.1℃ 2-3

湿度 0-100 %RH 0.3% 1% 2-3

VOC 0-20PPM PPM 1% 0.001PPM PID 2-3

注：检测参数：PM2.5， PM10， CO， SO2， NO2， O3， TVOC，温度，湿度参数可根据客户的具体需求做增减。

3、使用性能、材质说明

检测原理：CO， SO2， NO2， O3：电化学； PM2.5，PM10：光散射；TVOC：PID光离子

传感器寿命：2 年

线性误差：≤±2%

零点漂移：±2%（F.S /年）

供电电压：12V (配套系统采用太阳能供电电池)

信号输出：GPRS信号(标配)， RS485输出(选配)

每组信号输出间隔：60s

传感器响应时间：30s

温度环境：-20-60 ℃

湿度环境:5-90%RH

安装方式：悬挂式，吊装

客体材料：铝材质

防护等级：IP65， TVS 8000V 防雷、防浪涌、防突波保护

尺寸：长55*高46*宽32cm

重量：20kg

四、网格化空气微型监测站拓扑结构

OSEN-AQMS大气网格化空气质量监测系统通过前端传感器将实时监测浓度数据，一路通过 GPRS 传输网络经过 Internet 发送服务器监控中心（云平台），业主可登陆我司自主开发的WEB网页版云平台，查询数据，看数据曲线分析图，下载历史数据报表，查看数据运行电子地图运行状况；另一路可通过RS485有线传输方式，数据传输到高清LED 屏幕上，实现实时同步更新；业主单位也可以通过信息发布平台自主发布相关广告文字内容实时更新，同步显示。

OSEN-AQM大气网格化空气质量监测系统传输原理：数据是通过 GPRS 无线传输，原理是通过无线传输模块上的手机卡里面的流量传输数据。

异地显示信息发布单元：数据是通过 internet 网络转 GPRS 网络，使用 GPRS 网络，把数据发送到无线传输模块上，最终由无线模块转交给 LED 屏幕。

五、网格化空气微型监测站技术特点及优势

系统基于对城市工地扬尘污染监控管理的需求而设计，技术特点和优势主要体现在以下几点：

(一)监测终端系统系统集成了PM2.5， PM10， CO， SO2， NO2， O3， TVOC，温度，湿度等多个环境参数，全天候24小时在线连续监测，全天候提供工地的空气质量数据，超过报警值时还能自动启动监控设备，具有多参数、实时性、智能化等特性;

(二)通过传感网、无线网、因特网这三大网络传输传输数据，快速便捷地更新实时监测数据;

(三)基于云计算的数据中心平台汇集了不同区域、不同时段的监测数据，具有海量存储空间，可进行多维度、多时空的数据统计分析，便于管理部分有序开展工作，同时也为建立工地环境污染控制标准积累数据，以推动对空气污染的长效管理。

（四）整个系统采用自由模块化组合，根据无组织污染监控需求，灵活增加或者削减不同监测项目，同时自由模块化组合可以在核心传感器发生故障的情况下，无需返修的前提下，可随时自行更换传感器，且不影响整套设备正常运行，解决了传统设备出现故障整机返厂费时费成本的难题

六、布点规范及注意事项

如何实现监控网格全覆盖?基于其科研团队分析，根据城市面积，将需要监控城市的全部区域细分为无数网格监控区域，布设覆盖整个区域的监测仪器设备，实时评估空气质量动态变化。并结合常规监测、立体监测、移动监测，达到真正意义的“区域网格全覆盖”。

奥斯恩资深工程师介绍说，奥斯恩的网格化监控系统除了布设大面积常规网格，还针对特殊污染区域设有专门的加密网格。比如针对未纳入总量减排体系的烟粉尘、VOCs、氨等大气污染物排放，以及重点污染源，城市环境管理中料场、料堆无棚化，露天烧烤、秸秆焚烧，建筑工地、道路扬尘，城中村、棚户区、城乡接合部原煤散烧，工业园区无组织排放污染等进行整体的监控布点。
